Mapear 360 Acres de Breaklines Urbanas Complejas en 45 Minutos: Dentro de la Demo ROCK Ultra Tuscan Village
Dec 17, 2025
En los terrenos de una antigua pista de carreras de perros en Salem, New Hampshire, tomó forma una de las paradas más grandes y ambiciosas del ROCK Ultra Demo Tour. Tuscan Village—una reurbanización urbana de 360 acres en múltiples fases—reúne bloques residenciales, corredores comerciales, restaurantes, calles peatonales, estructuras de estacionamiento y una densa red de características de hardscape. Para topógrafos, eso significa una cosa: complejidad.
Exactamente por eso GPI eligió Tuscan Village como campo de pruebas para el ROCK Ultra. La escala masiva del sitio y los innumerables bordillos, medianas, transiciones de superficie y bordes de fase de construcción lo convirtieron en una oportunidad perfecta para evaluar cómo se desempeña el Ultra en entornos urbanos densos y de alto detalle.
El Técnico de Topografía Senior de GPI Chris Stein dirigió la recopilación de datos para esta demo, y los resultados destacarían no solo las poderosas capacidades de captura del Ultra, sino también la velocidad y precisión de ROCK Pro Services y su flujo de trabajo de extracción de breaklines y modelado de superficies.
Un Desarrollo Construido para Probar LiDAR
Tuscan Village ha transformado lo que Chris describió como:
Básicamente un conjunto completo, residencial, comercial y todo lo que quieras… un complejo donde puedes vivir y trabajar.
— Chris Stein, Técnico de Topografía Senior, GPI
Desde el punto de vista del mapeo y la ingeniería, Tuscan Village presenta una variedad de desafíos de alta precisión:
- Redes Densas de Bordillos
- Pasarelas de Múltiples Niveles
- Transiciones Rápidas de Pendiente
- Huellas de Edificios Ajustadas
- Hardscape Extenso que Requiere Trabajo de Líneas Detallado
Este no es un sitio donde un solo modelo de superficie cuenta toda la historia. Es un lugar donde las breaklines importan—donde la precisión de bordes, bordillos y transiciones puede definir la calidad de todo el trabajo de ingeniería posterior.
Un Vuelo de 45 Minutos que Redefinió las Expectativas

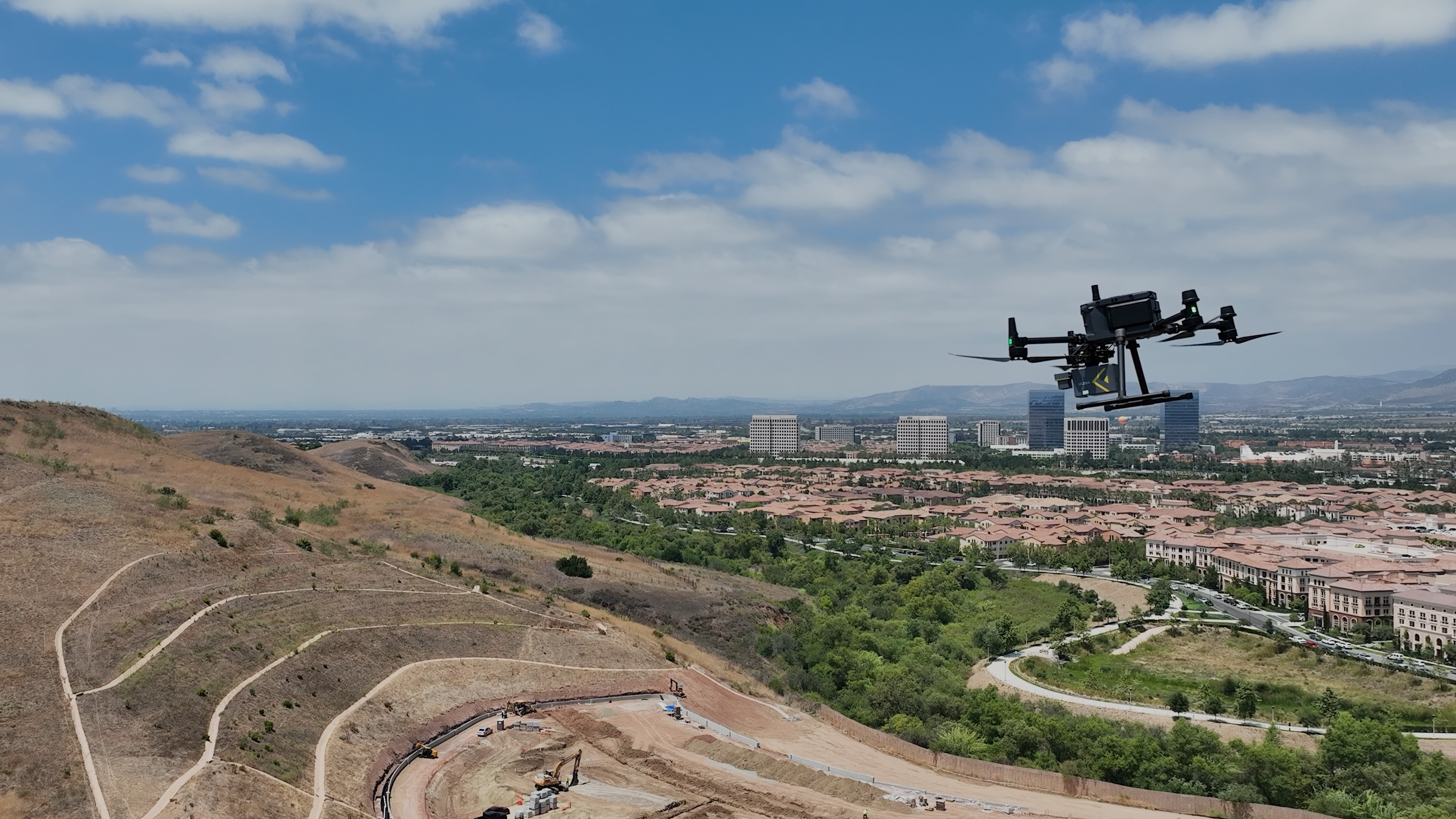

Con el control de tierra en su lugar y la configuración de la misión finalizada con el apoyo del equipo de ROCK Customer Success, Chris lanzó el Ultra y escaneó todo el sitio de 360 acres a:
- 380 Ft AGL (≈115 m)
- 10 m/s Velocidad de Vuelo
- Una Batería Hot-Swap
Toda la misión duró solo 45 minutos.
Pude volar esto en 45 minutos, y eso es inaudito.
— Chris Stein, GPI
En comparación con su flujo de trabajo R3 Pro—típicamente volado a 150 ft y 3 m/s—el Ultra entregó ganancias exponenciales en cobertura y eficiencia.
Tradicionalmente, si saliéramos y topografiáramos esto, esto tomaría meses, muchos meses para completar.
— Chris Stein, GPI
Dataset de Reurbanización Urbana Tuscan Village
Destacados del Dataset
- → Recopilado Por: GPI (Chris Stein, Técnico de Topografía Senior)
- → Sitio de Trabajo: Reurbanización Urbana Tuscan Village, Salem, NH
- → Área Total: 360 acres (sitio de desarrollo en múltiples fases)
- → Altura de Vuelo: 380 ft AGL (≈115 m)
- → Velocidad de Vuelo: 10 m/s
- → Características del Dataset:
✓ Detalle denso de breaklines y bordillos en superficies urbanas complejas
✓ Modelo de superficie altamente preciso vinculado al control de tierra
✓ Nube de puntos clasificada con capas de terreno, vegetación y edificios
Cómo ROCK Pro Services Entregó Breaklines a Escala
Una vez que los datos se cargaron en ROCK Cloud, GPI usó ROCK Pro Services para generar un DTM detallado y extraer breaklines de la nube de puntos clasificada.
Las breaklines son más que visuales—son características lineales 3D que preservan bordes de terreno, transiciones de superficie, bordillos y discontinuidades de elevación que son más importantes para el diseño civil posterior.
En este caso, el equipo necesitaba:
- ✓ Extracción completa de breaklines de bordillos y pavimento
- ✓ Nube de puntos clasificada con huellas de edificios, vegetación y tierra desnuda
- ✓ Un modelo de superficie lo suficientemente preciso para vincularse directamente a flujos de trabajo CAD
ROCK Pro Services entregó los entregables finales poco después de la semana de Acción de Gracias—un tiempo de entrega impresionante dado el alcance, la complejidad y el momento de las vacaciones.
Volando el Ultra: Suave, Estable y Eficiente
Incluso a 380 ft—donde el viento se convierte en una consideración real—Chris describió el rendimiento en vuelo del Ultra como rápido, predecible y estable:
Fue impresionante. Pude volar esto en 45 minutos, y eso es inaudito.
— Chris Stein, GPI
Con configuración de misión optimizada y rendimiento a bordo, el Ultra continúa demostrándose en sitios que desafían las plataformas aéreas tradicionales.
Del Campo al Final — Sin Interrupciones
Todo el proceso—desde volar hasta la entrega final de superficie—utilizó el flujo de trabajo ROCK completo:
- ✓ ROCK Desktop para planificación de misión
- ✓ ROCK Cloud para post-procesamiento
- ✓ ROCK Pro Services para entregables
Aquí es donde brilla el ecosistema Ultra: rápido en el campo, rápido en la nube, rápido para terminar.
Ha sido sin interrupciones.
— Chris Stein, GPI
Sin interrupciones no es solo una palabra de moda. Para profesionales de topografía como Chris, significa menos viajes, mejores entregables y la capacidad de manejar proyectos de alto perfil con confianza. Cuando la herramienta se quita del camino y te permite hacer tu trabajo—ese es el verdadero valor.
