Flujo de trabajo LiDAR sin fricciones para corredores eléctricos con ROCK Ultra
Oct 10, 2025
En el terreno escarpado del Mountain West, la cartografía de corredores de servicios exige altura, cobertura y precisión. En este caso de estudio, Big Sky Aerial Solutions —dirigido por Austin Seback— puso a trabajar el LiDAR con dron ROCK Ultra en un proyecto de gestión de vegetación y reconducción de líneas.
Volando a 60 m AGL y 10 m/s en una sola pasada, el equipo capturó un amplio corredor para identificar árboles peligrosos, verificar invasiones de vegetación y obtener detalles limpios de los conductores a través de coberturas mixtas de coníferas y frondosas.
Acerca del proyecto
Este levantamiento de corredor eléctrico formó parte de una iniciativa de gestión de vegetación y prevención de incendios en el Mountain West. Objetivo: analizar distancias entre conductores y copa, identificar árboles peligrosos y crear datos accionables para endurecimiento de la red y mitigación de invasiones.
Trabajando con topógrafos, ingenieros y empresas de servicios, Big Sky Aerial Solutions utilizó el ROCK Ultra para lograr una captura en una sola pasada que redujo el tiempo en campo manteniendo precisión centimétrica.
Experiencia en campo y flujo de trabajo
La misión se realizó con una DJI M300 y una calibración familiar: sin reescribir SOP para equipos que ya usan sistemas ROCK.
Fue realmente sencillo y fácil… misma calibración que nuestro R360, sin cambios en el flujo. De principio a fin, sin fricciones.
— Austin Seback, Big Sky Aerial Solutions
Notas clave en campo:
- Margen de altura para seguridad: mayor separación de copas altas y ondulaciones del terreno.
- Cobertura más rápida: una pasada a 10 m/s cumplió con los entregables sin tener que volver.
- Tiempo en sitio: receptores, calibración, dos vuelos y recogida en menos de cuatro horas — de regreso antes de los vientos de la tarde.
Por qué el LiDAR a gran altitud fue clave
- Gestión de vegetación / invasión: campo de visión más amplio alrededor del corredor para señalar árboles inclinados, muertos o con riesgo de caída.
- Terreno real bajo copa: penetración al suelo fiable para calcular alturas reales de árboles y analizar distancias de seguridad.

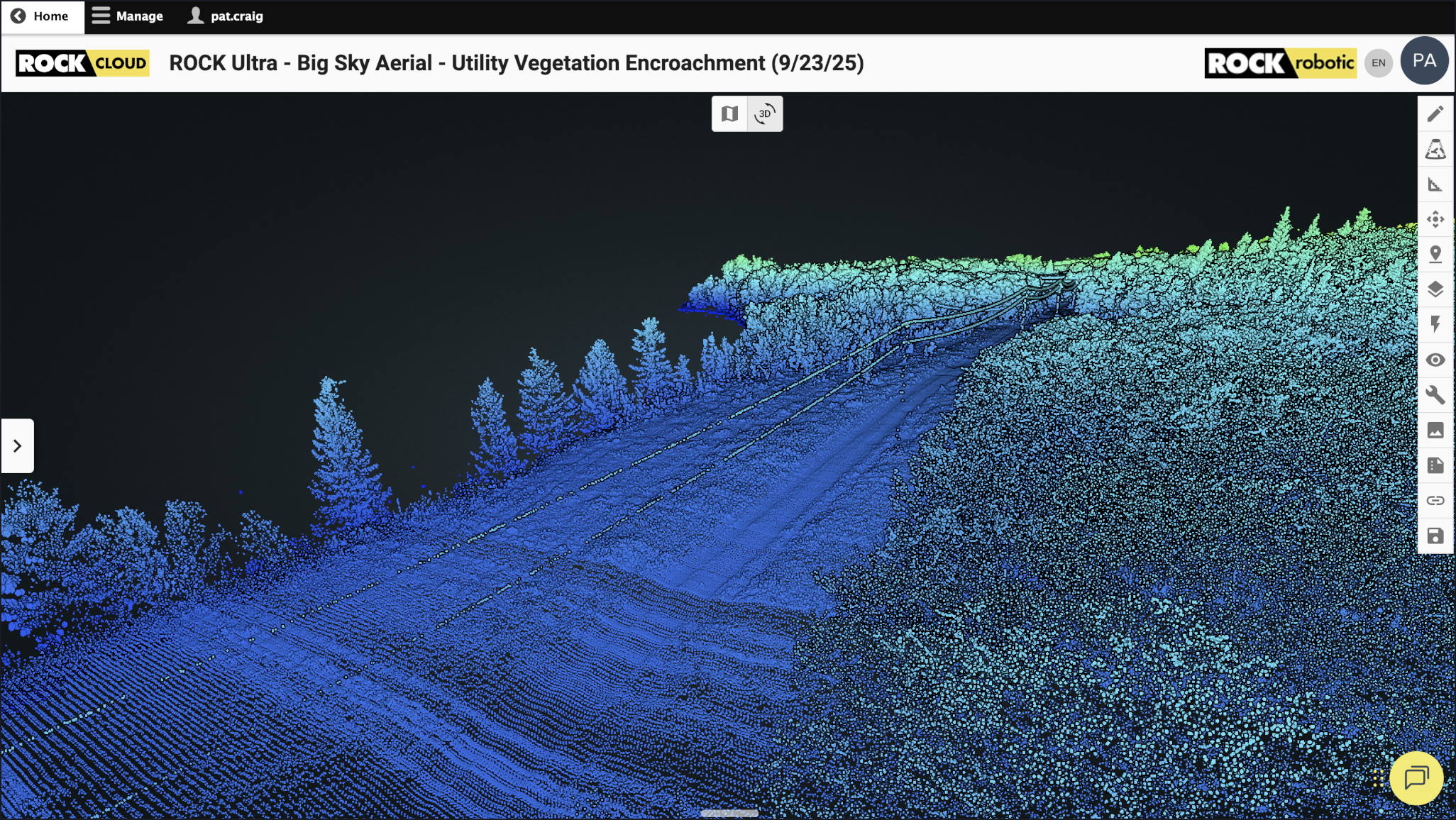

- Detalle de utilidad que se mantiene a velocidad y altura: conductores nítidos de vano a vano e incluso vientos de amarre en postes tangentes.
No tuvimos borrosidad alrededor de las líneas. Es un detalle de conductor muy claro de vano a vano, lo que realmente ayuda en la digitalización.
— Austin Seback
Calidad de datos y entregables
Austin reportó menos ruido y más precisión que con configuraciones anteriores a alturas similares o menores — manteniendo una fuerte penetración a través de coberturas frondosas (p. ej., sauce y aliso). Esa claridad facilita a ingenieros y delineantes:
- Digitalizar conductores y vientos de amarre
- Clasificar vegetación y evaluar distancias
- Generar insumos de diseño para reconducción y endurecimiento de red
- Validar resultados de poda con datasets de antes/después
Ahora volamos más alto con Ultra y obtenemos un campo de visión mayor con el mismo nivel de detalle — si no más.
— Austin Seback

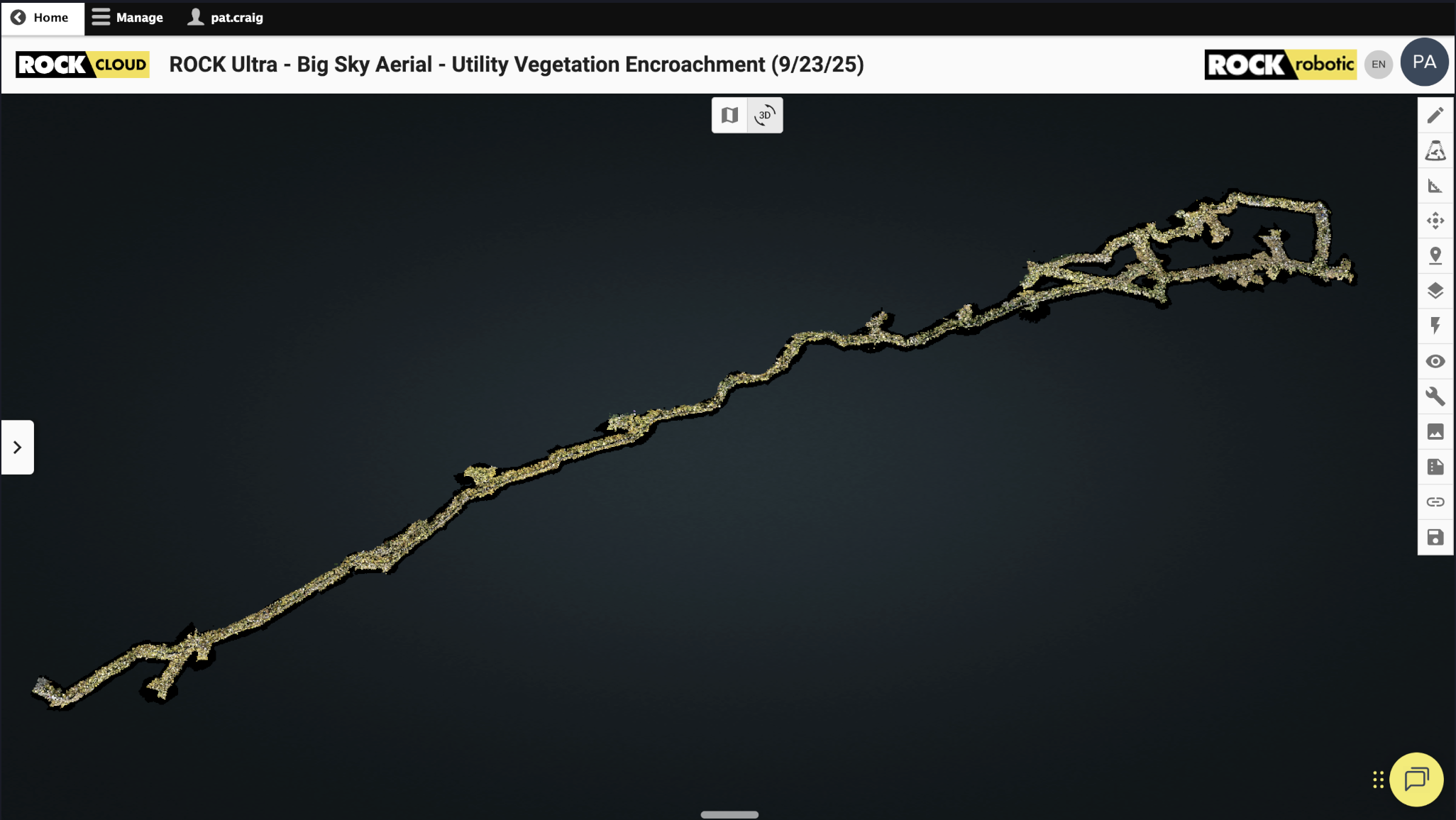

Visuales del conjunto de datos

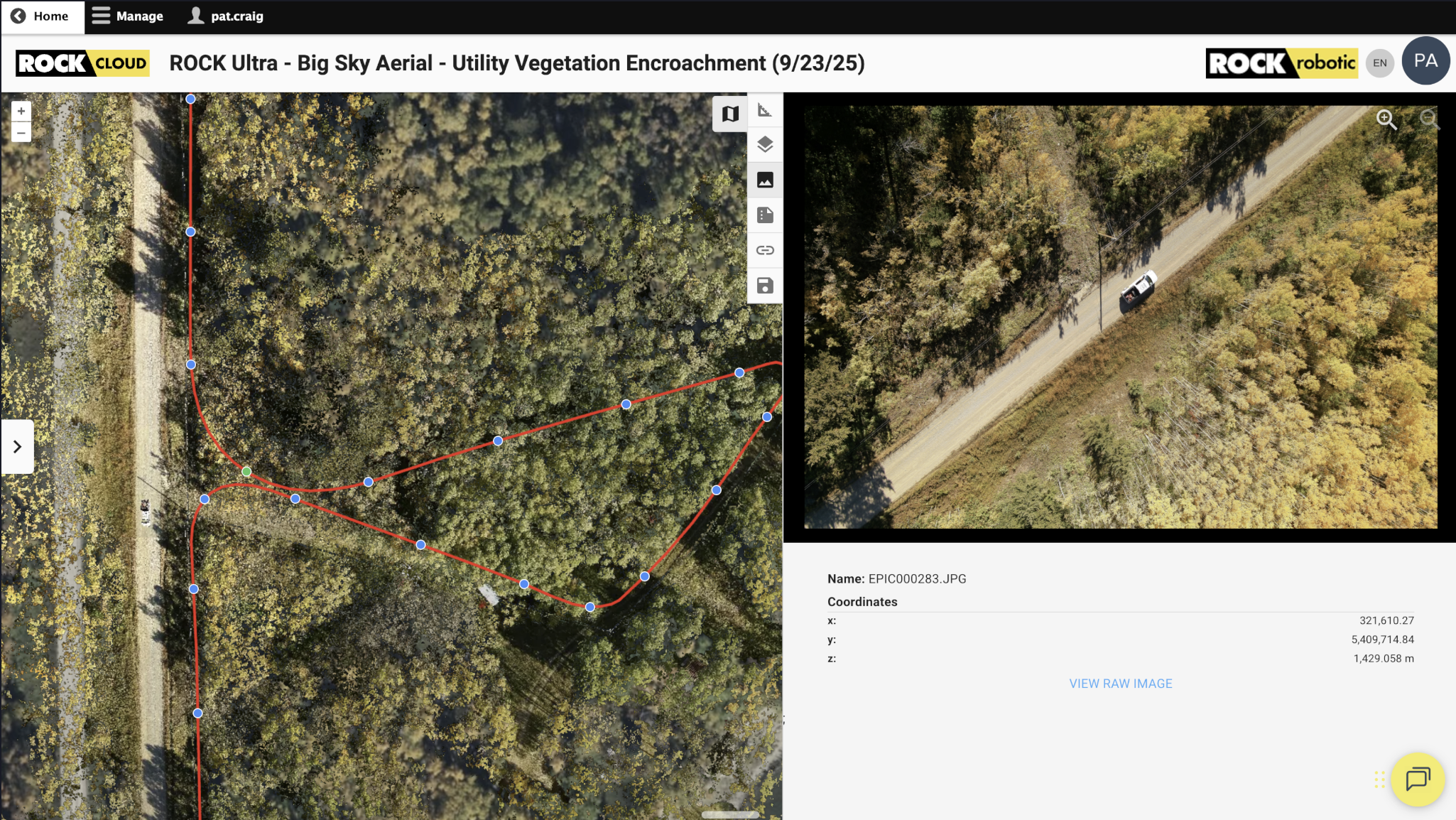

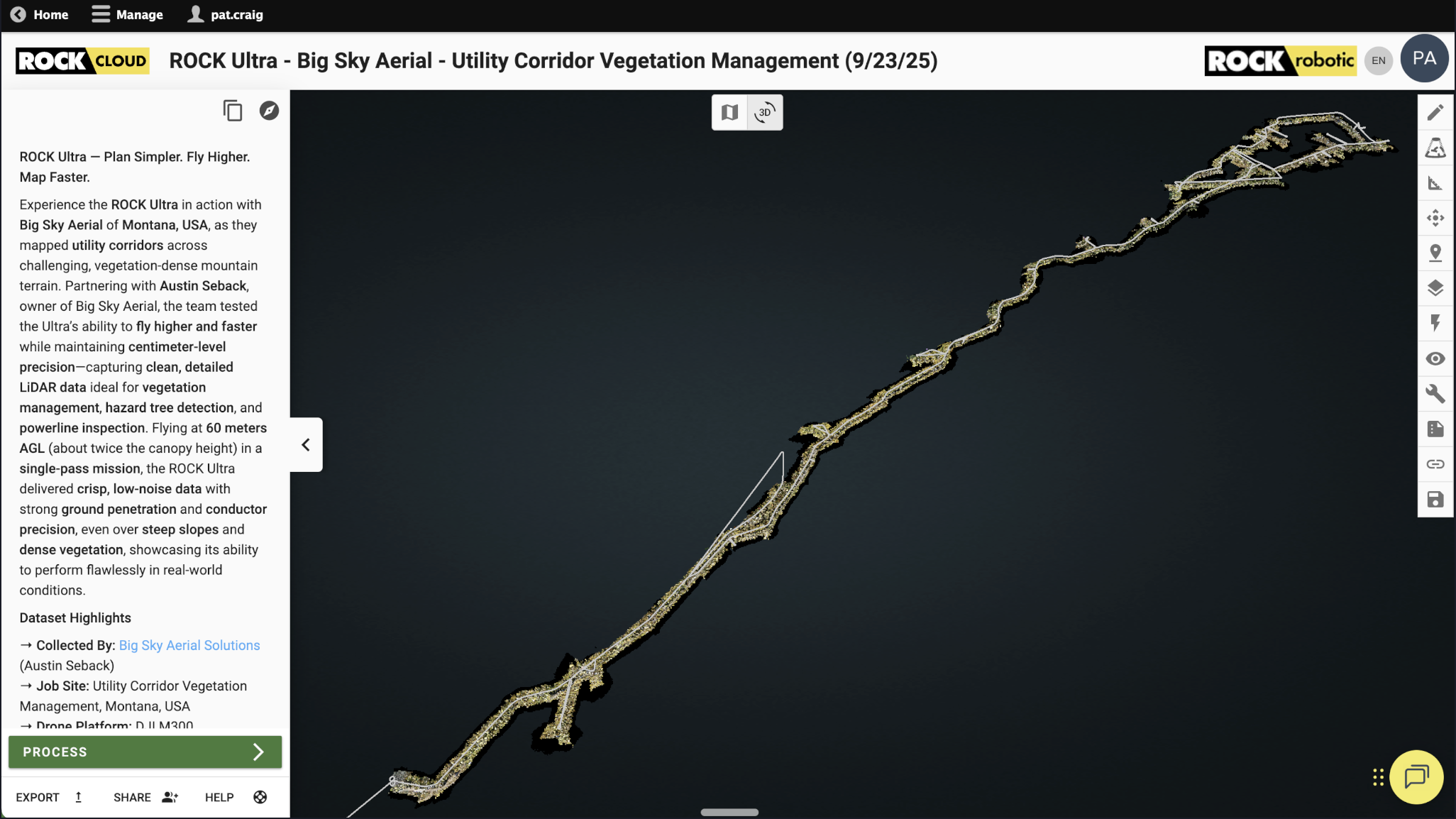

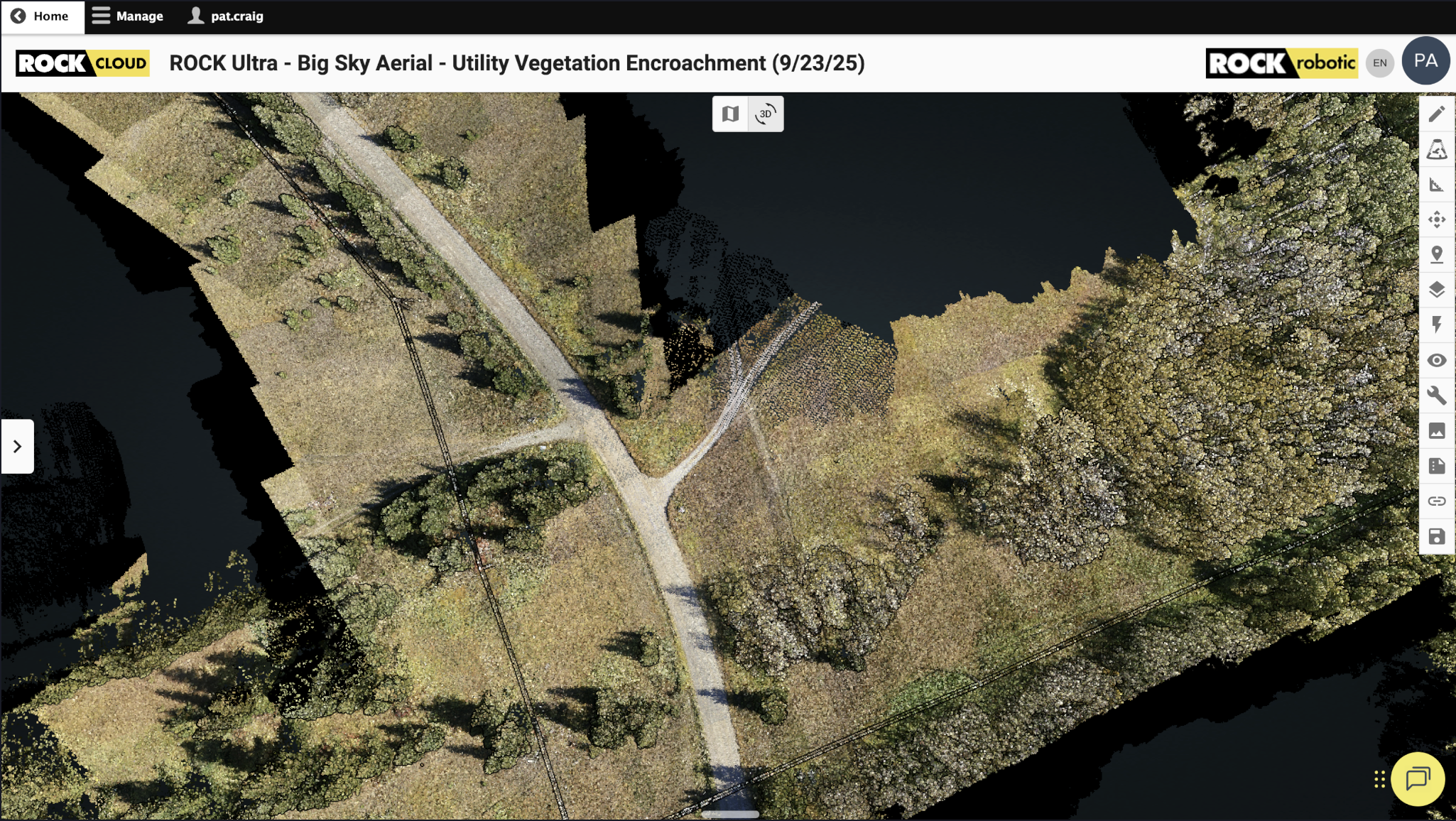

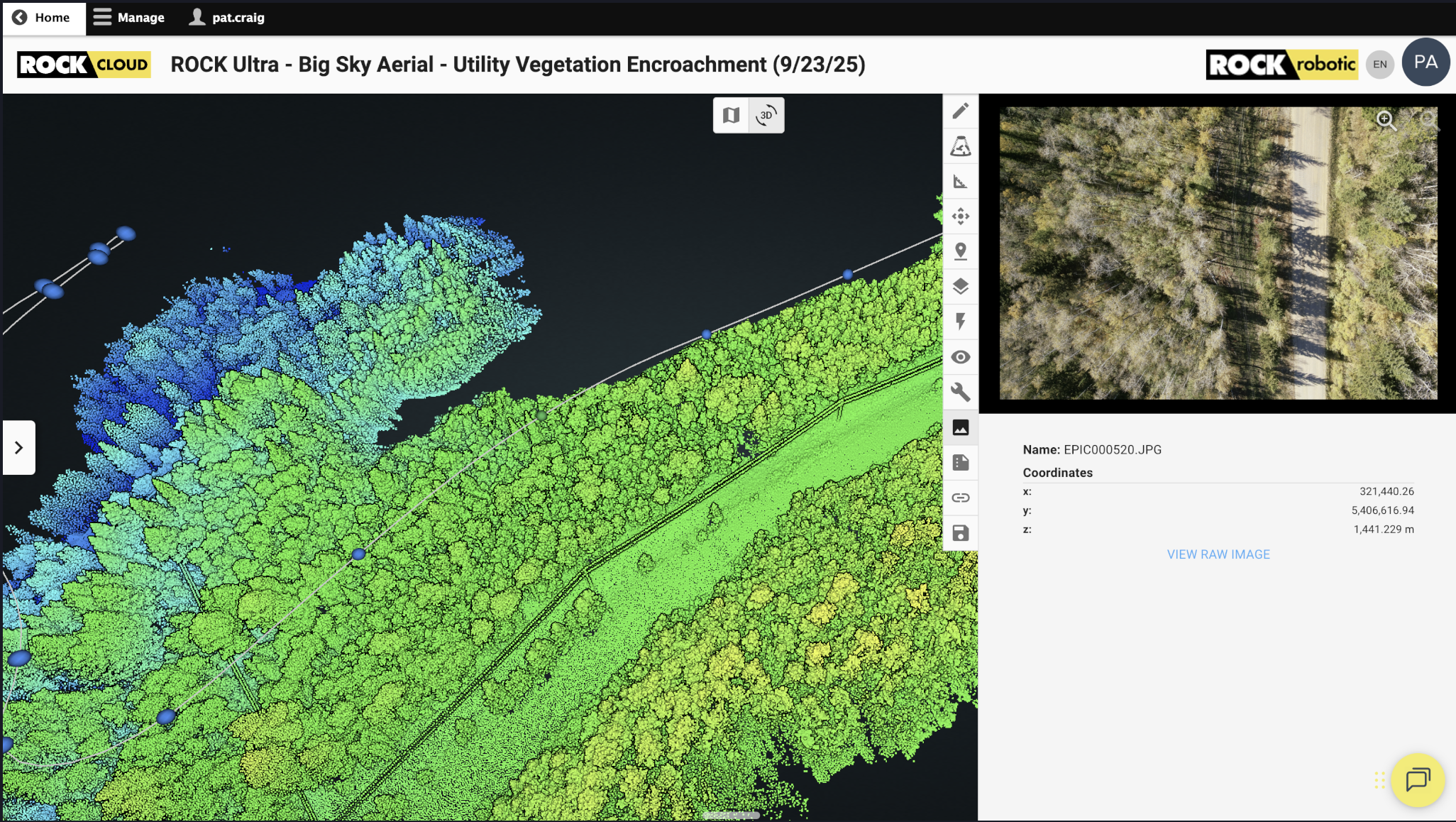

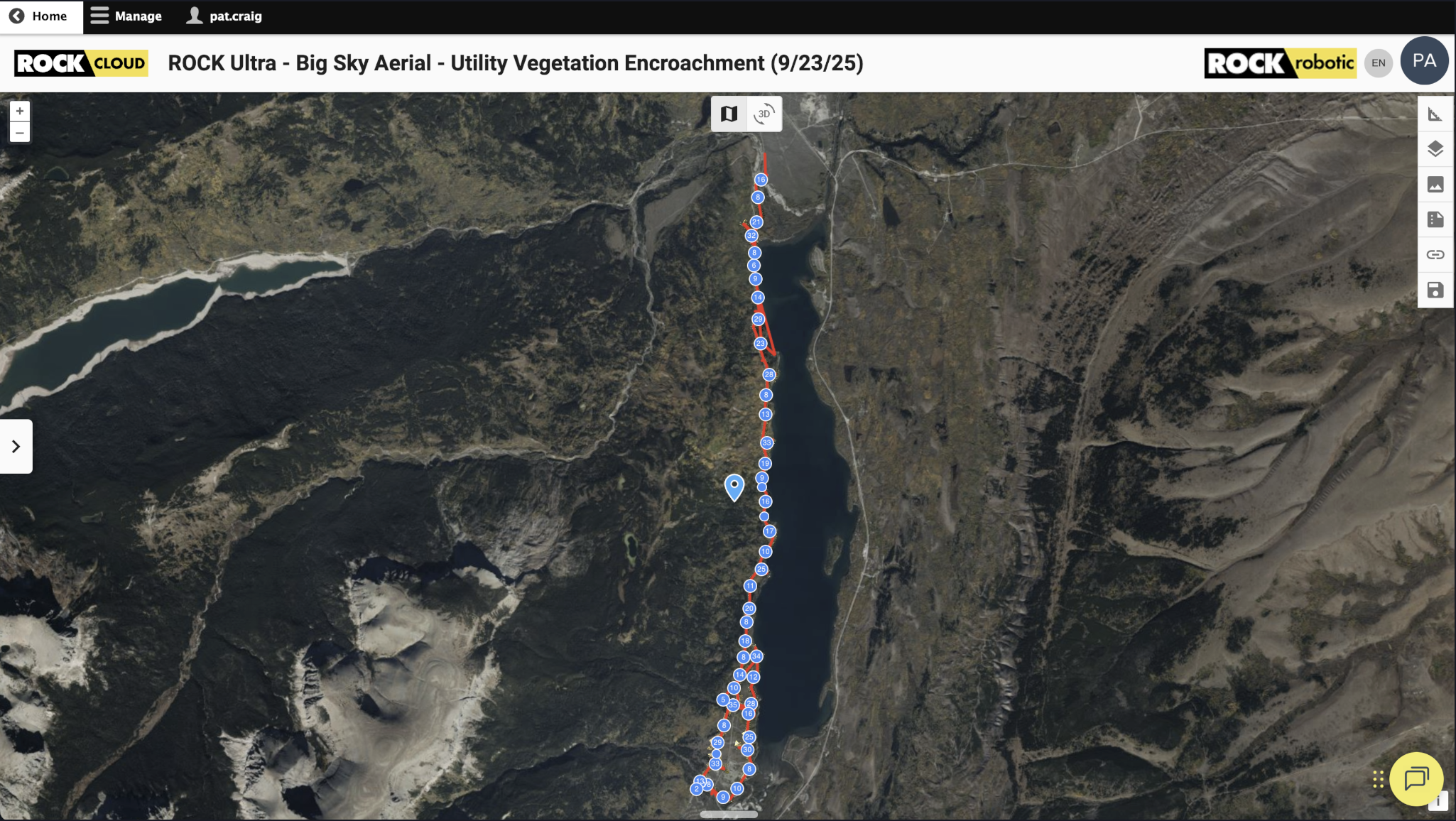

Explore algunas imágenes del conjunto de datos del corredor:
Notas de plataforma e iteración
Surgió un pequeño detalle de alineación de franjas con un patrón de vuelo no estándar y ya se ha abordado en las mejoras en curso de ROCK Desktop — parte del ciclo rápido de retroalimentación de la Ultra Demo Tour, respaldado por los ROCK Pro Services.
Acerca del LiDAR ROCK Ultra
Presentamos el LiDAR ROCK Ultra: El “Easy Button” del LiDAR profesional

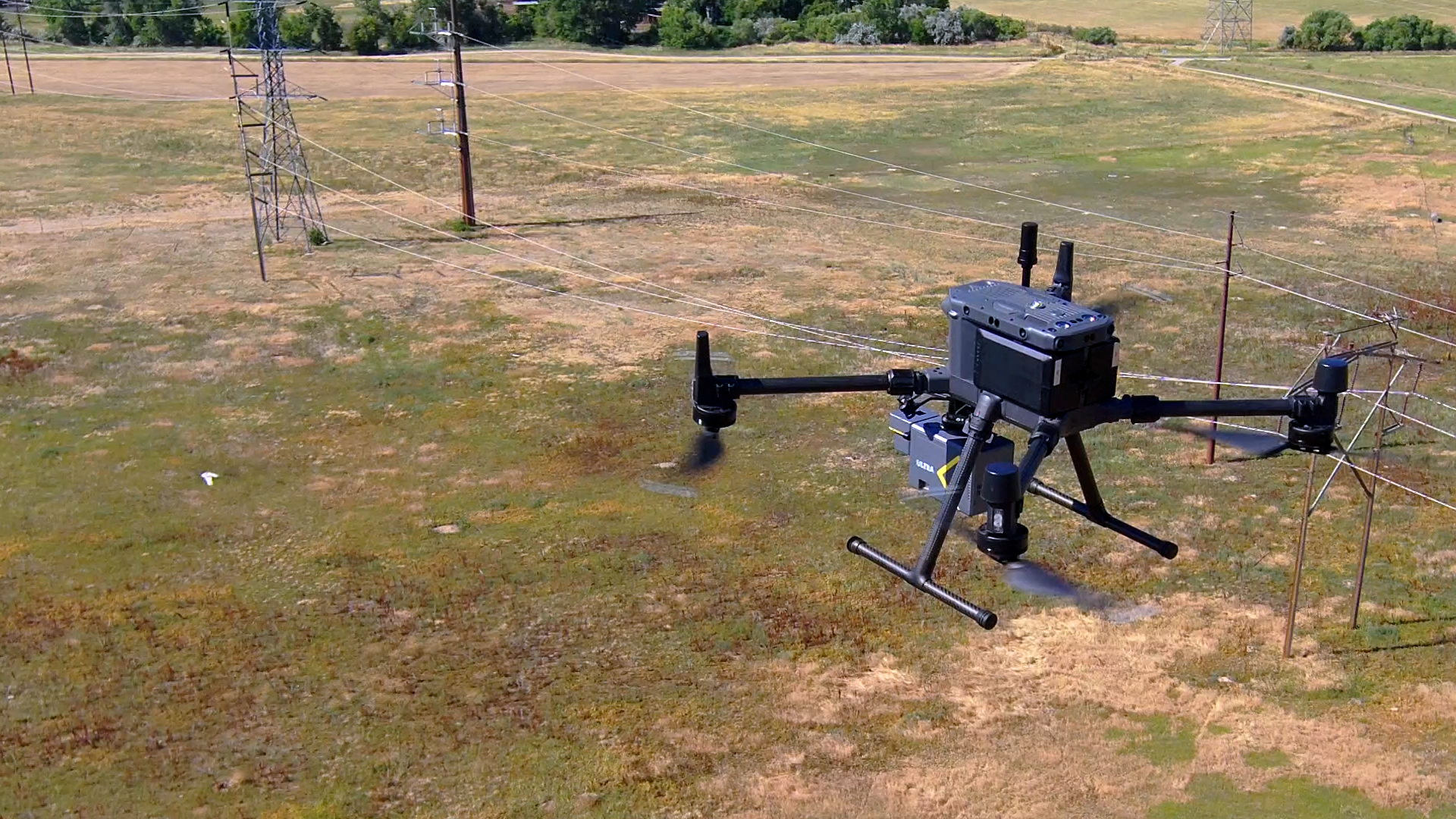

El LiDAR ROCK Ultra es un sensor LiDAR aéreo de próxima generación meticulosamente diseñado para cartografía de alta eficiencia y excepcional penetración de vegetación. Como parte de un ecosistema de extremo a extremo, ROCK Ultra, ROCK Cloud y ROCK Desktop trabajan juntos para que los equipos vuelen más alto y más rápido manteniendo una calidad de datos superior.
Servicios y capacidades:
- 7 retornos por pulso líderes en la industria: Con siete ecos, el láser de 1550 nm del Ultra penetra copas densas para capturar suelo real donde otros fallan — generando modelos de terreno desnudo más limpios y menos re‑vuelos.
- Alcance y altitud extendidos: Hasta 1000 m de alcance efectivo; capacidad de 450 m AGL máx. (opere según normativa local). Vuele con confianza a 400 ft / 120 m AGL para mayor separación y planificación más simple.
- Mayor seguridad y calidad de datos: 1550 nm es ~40× más seguro que sistemas de 905 nm, permitiendo mayor potencia, mejor relación señal‑ruido bajo sol intenso y un spot más pequeño para mayor resolución terrestre a 100 m. Clase 1 seguro para los ojos.

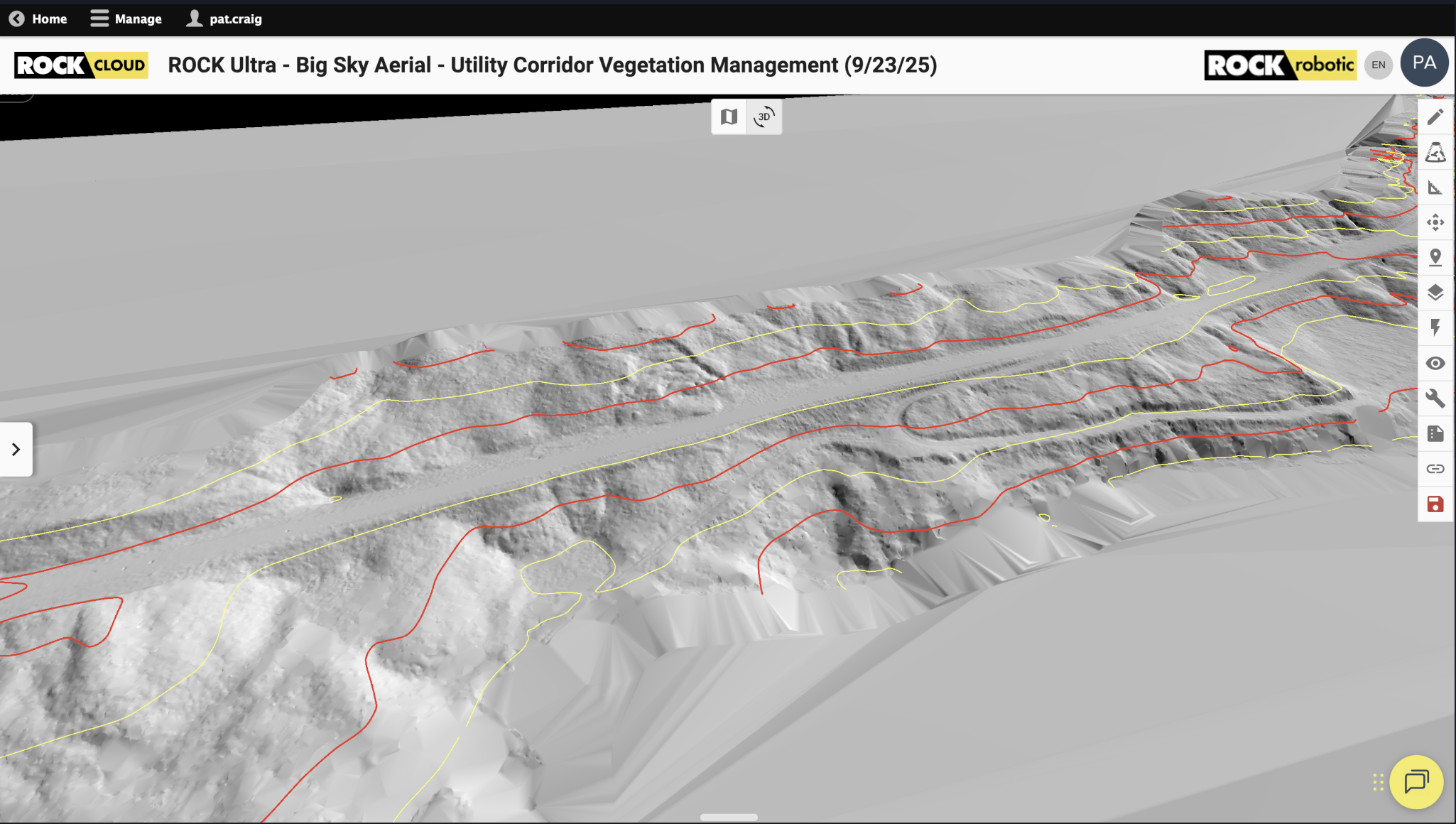

- Integración de extremo a extremo: Preprocese en campo con ROCK Desktop, luego suba a ROCK Cloud para almacenamiento, análisis y entregables profesionales con un clic (DTM, curvas, planimetría).
- Diseño ligero: 1,21 kg (sensor) o 1,40 kg con cámara de 26 MP — alrededor de 60 % más ligero que sistemas de largo alcance comparables para un rendimiento de vuelo excelente.
El ROCK Ultra está listo para volar desde la caja e incluye la unidad LiDAR, maleta Pelican, cámara calibrada de 26 MP o 45 MP, unidad USB de alta velocidad de 256 GB, soporte universal Gremsy para DJI M300/M350, una suscripción a ROCK Cloud, el software ROCK Desktop, formación y certificación, y soporte técnico con sede en EE. UU.
Resumen técnico
- Recopilado por: Big Sky Aerial Solutions + ROCK Robotic
- Ubicación: corredor de servicios del Mountain West (cobertura mixta de coníferas/frondosas)
- Dron: DJI M300
- Perfil de vuelo: 60 m AGL, 10 m/s, una sola pasada
- Caso de uso: gestión de vegetación, comprobaciones de invasión, soporte de reconducción, endurecimiento de red
- Entregables: nube de puntos bruta, clasificación, extracción de conductores y vientos, modelos de superficie, analíticas de distancia
